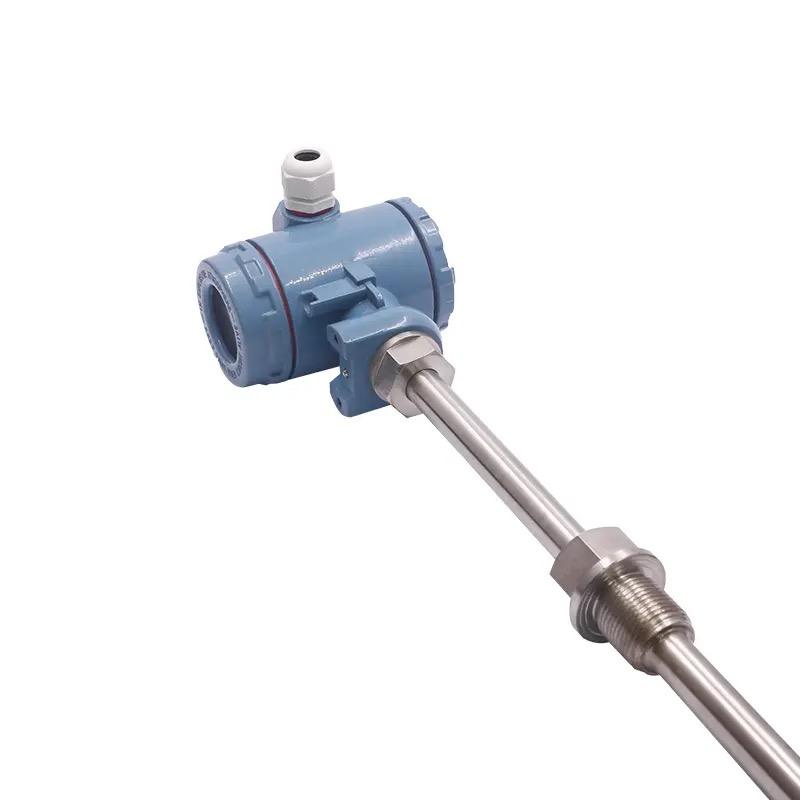

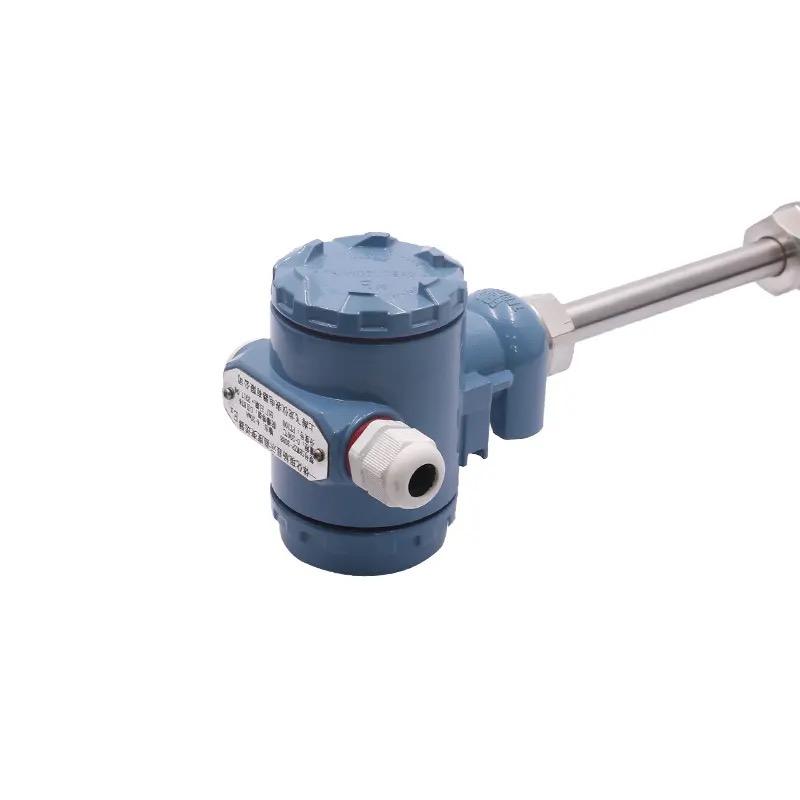

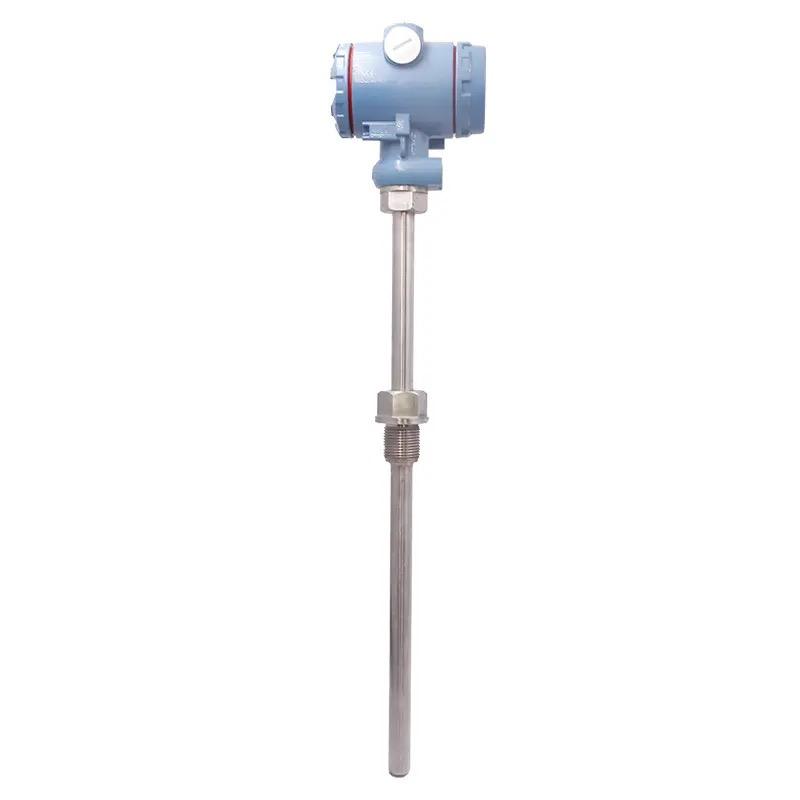

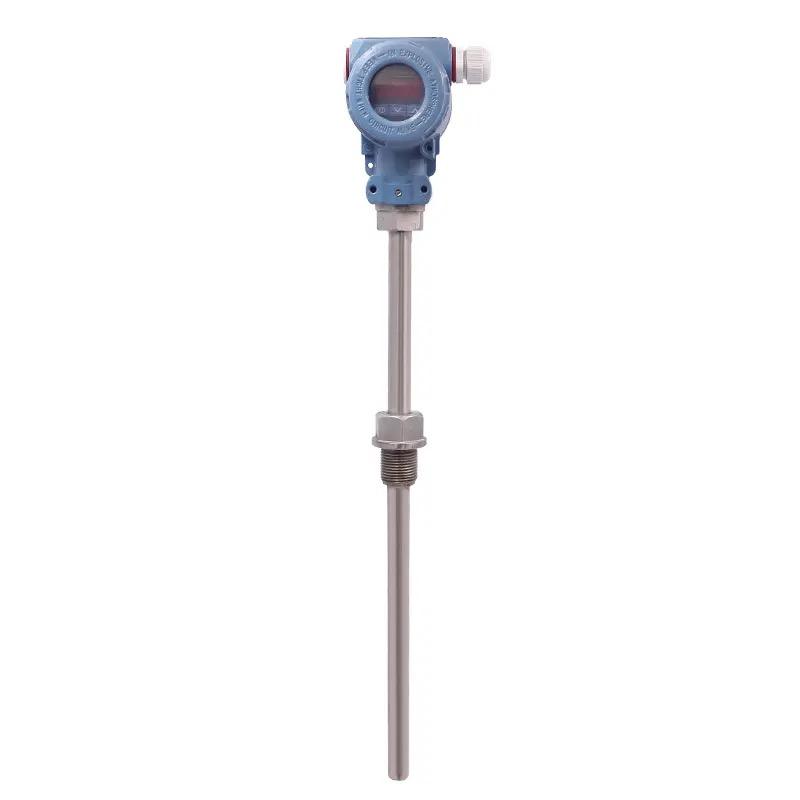

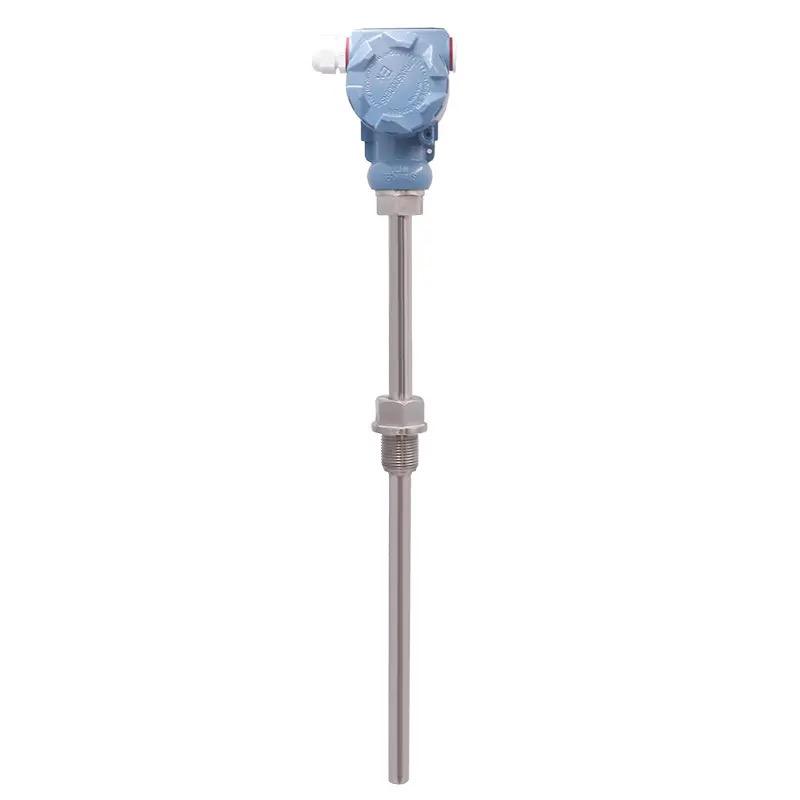

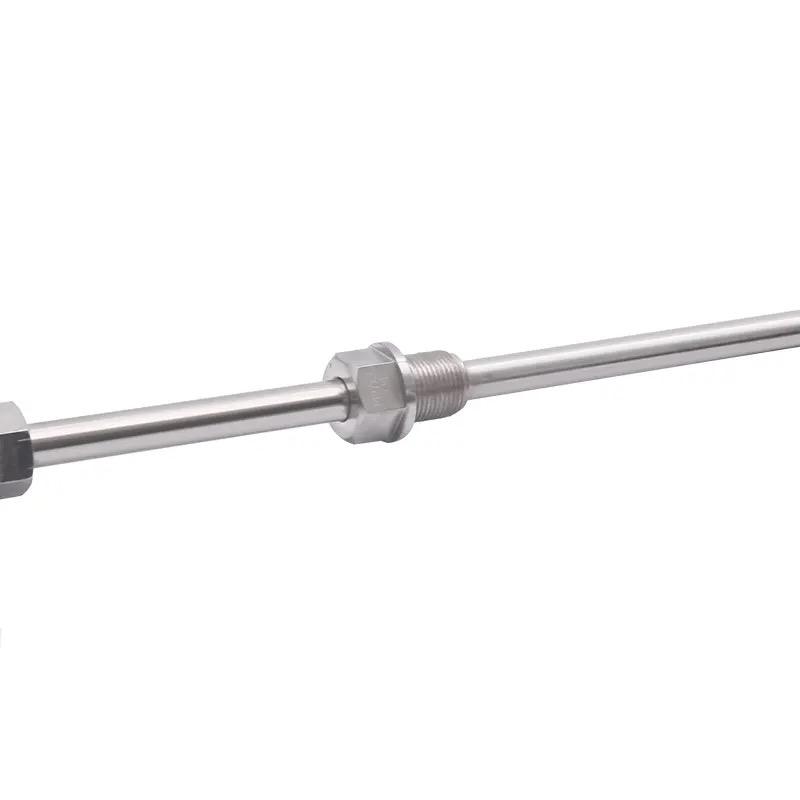

Полностью изолированный интегрированный датчик температуры

Универсальный интегрированный датчик-преобразователь температуры предназначен для ввода сигналов от термосопротивлений (ТС), термопар (ТП), сопротивлений и напряжения и может быть сконфигурирован через ПК для установки в датчик (доступны протоколы PROFIBUS-PA и HART). Области применения: Универсальный преобразователь ПКП может использоваться для преобразования различных входных сигналов в выходной сигнал 4–20 мА. Входные сигналы: термосопротивления (ТС), термопары (ТП), сопротивление (Ом), напряжение (мВ). Конфигурирование может выполняться онлайн с помощью инструмента настройки через ПК. Характеристики: Универсальный ПКП подходит для всех типов входных сигналов, обеспечивает гальваническую развязку, двухпроводную схему подключения и аналоговый выход 4–20 мА, обладает высокой точностью. Сигналы неисправности (повреждение датчика или короткое замыкание) могут быть предварительно настроены в соответствии со стандартом NAMUR NE 43. Электромагнитная совместимость соответствует NAMUR NE 21 и стандарту CE. Имеется взрывозащищенный сертификат. Аналоговый выход. Диапазон измерений может быть настроен пользователем.

Получите предложение

Эксплуатация и структура системы

Система измерений

Интеллектуальный датчик-преобразователь температуры представляет собой двухпроводную систему с аналоговым выходом, которая принимает сигналы от 2-, 3- и 4-проводных термосопротивлений (RTD), термопар и сигналы напряжения, а также может быть сконфигурирована с помощью инструмента настройки.

входное тепловое сопротивление (RTD)

Тип	Диапазон измерения	Мин. диапазон измерений
Pt100 Pt500 Pt1000 В соответствии с IEC 751	–200…850 °C –328…1562 °F –200…250 °C –328…482 °F –200…250 °C –328…482 °F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 В соответствии с DIN 43760	–60…180 °C –76…356 °F –60…150 °C –76…302 °F –60…150 °C –76…302 °F	10K(18°F) 10K(18°F) 10K(18°F)
Тип проводки	Компенсация сопротивления 2-, 3- или 4-соединительного двухпроводного системного измерительного кабеля (0-20 Ом)
Сопротивление сенсорного кабеля	Каждый кабель
Ток датчика	≤0,6 мА

Сигнал сопротивления (Ом)

Тип	Диапазон измерения	Мин. диапазон измерений
Сопротивление(Ом)	10..2000(Ом)	100(Ом)

Термопара (ТК)

Тип	Диапазон измерения	Мин. диапазон измерений
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] Е (NiCr-CuNi) J(Fe-CuNi) К (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pт) S(PtRh10-Pt) Т(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] В соответствии с IEC 584 Часть 1	0–1820℃ 323308℉ 0–2320℃ 32–4208℉ 0–2495℃ 32–4523℉ -200–915℃ -328–1679℉ -200–1200℃ -328–2192℉ -200–1372℃ -328–2501℉ -200–900℃ -328–1652℉ -270–1300℃ -454–2372℉ 0–1768℃ 32–3214℉ 0–1768℃ 32–3214℉ -200–400℃ -328–752℉ -200–600℃ -328–1112℉ 0–2000℃ 32–3632℉	500k（900℉） 500k（900℉） 500k（900℉） 50k（900℉） 50k（900℉） 50k（900℉） 50k（900℉） 50k（900℉） 500k（900℉） 500k（900℉） 50k（900℉） 50k（900℉） 500k（900℉）
Холодный переход	Внутренний (Pt100) или Внешний (0...80℃),32..176°F
Точность холодного соединения	±1к
Ток датчика	30нА

Сигнал напряжения (мВ)

Тип	Диапазон измерения	Диапазон измерений Максимурма
Милливольт(мВ)	-10...100мВ	5мВ

вход выход (аналоговый)

Выходной сигнал	4...20 мА.20..4 мА
Характеристики передачи	Линейность температуры, сопротивления и напряжения
Максимальная нагрузка	( В-8В )/0,025А

(1) Без ссылки

(2) В соответствии с DIN 43710

(3) В соответствии с ASTM E988

Цифровой фильтр, степень 1	0...8с
входной ток	≤3,5 мА
Текущее ограничение	≤25мА
Переключатель задержки времени	4с (При мощности на la-3,8мА)
Время ответа	1с

Сигнал неисправности (мониторинг неисправности)

Ниже нижнего предела измерения	Датпут до 3,8 мА
Превышение верхнего предела измерения	Выход до 20,5 мА
Повреждение датчика Короткое замыкание датчика	Можно установить как ≤3,6 мА или ≥21,0 мА

Электрическое соединение

Блок питания	U _б =8...35В постоянного тока Защита полярности
Электрическая изоляция (вход/выход)	U=3,75 кВ переменного тока
Допустимый диапазон колебаний	U ≤ 5 В (при Ub ≥ 13 В, fmax = 1 кГц)

Точность

Справочные условия

Нормальная температура23℃ (73,4°F）±5K

Термическое сопротивление (RTD)

Тип

Точность измерения

Pt100,Ni100

Pt500,Ni500

Pt1000,Ni1000

0,2 тыс. или 0,08%
0,5 тыс. или 0,20%
0,3 тыс. или 0,12%

Сигнал сопротивления (Ом)

Тип	Точность измерения	Диапазон измерения
Сопротивление	±0,1 Ом или 0,08%	10...40Ом
Сопротивление	±1,5 Ом или 0,12%	10...2000Ом

Термопара (ТК)

Тип

Точность измерения

K, J, T, E, L, U, N, C, D

S.B.R MoRe5-MoRe41

тип.0,5 к или 0,08%
тип.1.0 к или 0,08%
тип.2.0 к или 0,08%

Вызывается внутренней ссылкой

Pt100 DIN IEC751 C1.B

Сигнал напряжения (мВ)

Тип	Точность измерения	Диапазон измерения
Милливольт(мВ)	±20 мкВ или 0,08%	-10...10мВ

Затронут источником питания	≤±0,01%/В с отклонением 24 [3]	Диапазон измерения
Подвержен нагрузке	≤±0,02%/100Ом ^[3]	-10...10мВ

(1)Не применимо к термопаре.

(2) % относится к регулируемому диапазону измерений (макс.значение).

(3)Все значения ala связаны с конечным значением измерения (FSD)

Сдвиг температуры

Термометр сопротивления (RTD)

Td = ±(15 ppm/К × Макс. диапазон измерений + 50 ppm/К × Предустановленный диапазон измерений) × Δθ Термосопротивление Pt100

Термосопротивление Pt100

Td = ±(15 ppm/К × (Конечное значение измерений + 200) + 50 ppm/К × Предустановленный диапазон измерений) × Δθ Термопара (ТП)

Термопара (TC)

Td = ±(50 ppm/К × Макс. диапазон измерений + 50 ppm/К × Предустановленный диапазон измерений) × Δθ

Δθ = Отклонение температуры окружающей среды от опорной температуры

Долгосрочная стабильность

≤0,1 тыс./год[1] или ≤0,05%/год[1][2]

Условия установки

Угол установки	Никаких ограничений
Область установки	Водонепроницаемая соединительная коробка или взрывозащищенная соединительная коробка

Условия применения Условия окружающей среды

Температура окружающей среды	-40...+85℃(-40..185°F). Применимо к зоне взрывоопасности
Температура хранения	-0..+100℃(-40...-212°F)
Климатический класс	в соответствии с EN G0654-1, Класс C
Конденсация	Разрешение
Класс ProtacLlon	Установка IP 00/IP 66
Защита от вибрации	В соответствии с IEC 60068-2-6
Электромагнитная совместимость	Устойчивость к ЭМП и низкий уровень электромагнитных помех в соответствии с EN 61326-1 и NAMUR NE 21

Механическая структура

Вельгль	=40г
Материал	Корпус: ПК, пластик или полиэстер
Терминал	кабель макс., 1,75 мм2(0,0027 дюйма2)

Дисплей и операционная система Удаленная работа

Инструмент настройки	Специальный инструмент настройки
Программное обеспечение для настройки	Операционное программное обеспечение для ПК (Reaowin 2o00]
переплетаться	Интерфейс ПК подключен кабелем TTL-l-RS 232 с вилкой
Параметр конфигурации	Тип датчика, тип соединения и инженерный блок (C/F диапазон измерений, компенсация внутреннего/внешнего холодного перехода, компенсация сопротивления кабеля при измерении двухпроводной системы, состояние неисправности, выходной сигнал (4...20/20...4 мА), цифровой фильтр (влажный), выход, метка точки измерения (8 символов) и выходной аналог.
