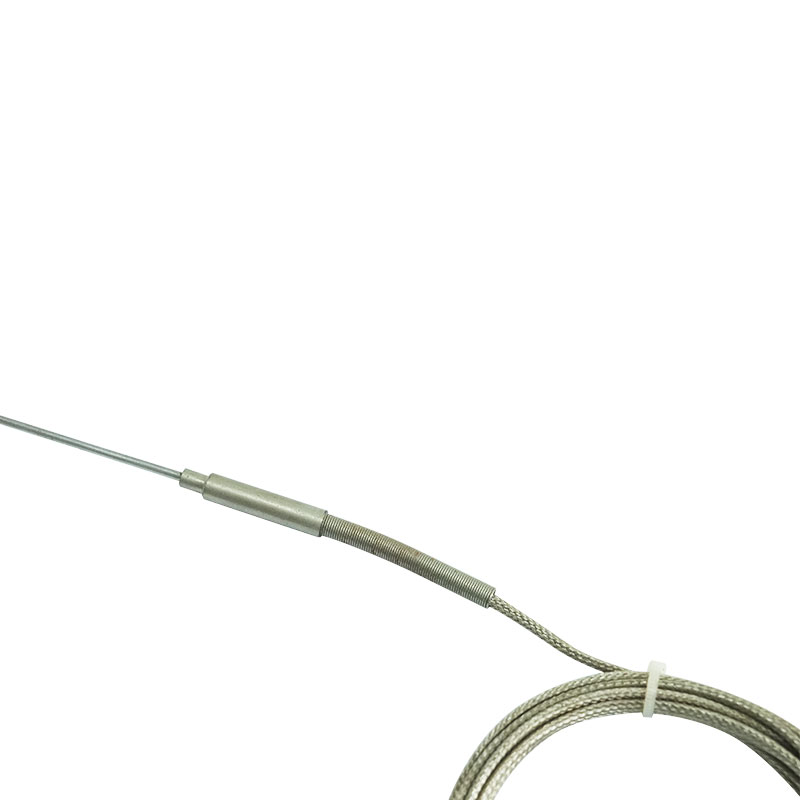

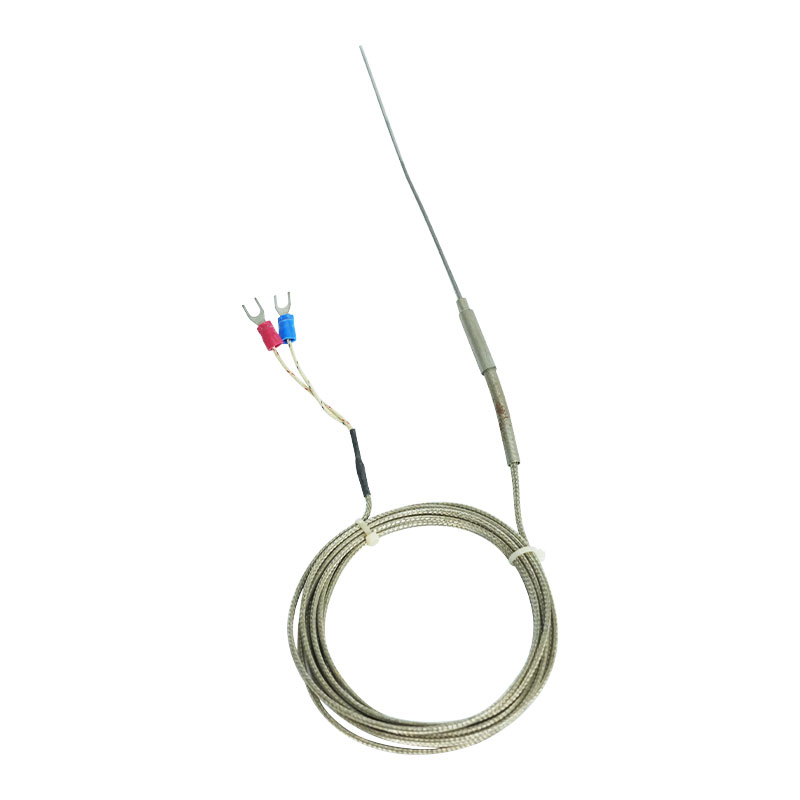

Термопара в оболочке

Термопара в оболочке имеет такие преимущества, как тонкость, легкость изгиба, короткое время теплового отклика, антивибрация, термостойкость, прочность на сжатие и т. д. Ее можно использовать не только для прямых измерений, но и для сборки термопары в качестве внутреннего сердечника для замены обычных элементов типа фарфоровых бусин. Особенно он подходит для монтажа на трубопроводах с узкими расстояниями, изогнутых трубопроводах и специальных местах измерения температуры, где требуется быстрая реакция и микродвижение. Содержит: Термопара в нефиксированной оболочке устройства Термопара с оболочкой болтового типа Термопара с фланцевой оболочкой и наконечником

Получите предложение

Тип, диапазон измерения температуры и допуск термопары в оболочке

Категория	Код	Выпускной знак	Внешний диаметр трубки (мм)	Диапазон измерения(℃)	Максимальная температура применения(℃)	∆tТолерантность
Категория	Код	Выпускной знак	Внешний диаметр трубки (мм)	Диапазон измерения(℃)	Максимальная температура применения(℃)	1	2
Никель-хром-мельхиор	WREK	Е	≥Φ3	-40-700	700	±1,5℃ или ±0,4%t	±2,5℃ или ±0,75%t
Никель-хром-нисилой	WRNK	К		-40-900	950
Железо-мельхиор	WRJK	J		-40-500	600
Гупрум-мельхиор	WRCK	Т		-40-350	400
Родий Платина-Платина	WRPK	S	Φ5-Φ8	0-1100	1300	±1,5℃	я:2,5%л

Термопара с нефиксированной оболочкой устройства

Тип соединительной коробки	Модель
Простая конструкция	WR□K-101 WR□K₂-101
Водонепроницаемый тип	WR□K-131 WR□K₂-131
Тип быстроразъемного соединения	WR□K-151 WR□K₂-151
Тип авиационной розетки	WR□K-161 WR□K₂-161
Тип ручки	WR□K-187 WR□K₂-187
Тип с компенсационным проводом	WR□K-191 WR□K₂-191

Примечание: (1) WRNK-101 можно использовать для замены внутреннего сердечника сборочной термопары. (2) Тип удлинительного провода обычно крепится с помощью подводящего провода длиной 500 мм. При необходимости укажите длину. (3) Измерительный терминал поставляется с типом изоляции. Если его необходимо подключить к полке, измените мантиссу модели «1” на “2”, а «7” на « 8». Например, 131 изменится на 132; 187 изменится на 188. (4) См. страницы 26-28, таблицу 6 и рис. 35 для получения информации о градуировке и диапазоне измерений. Время отклика, диаметр и доступная длина термопары в оболочке.

Термопара с оболочкой типа болта-наконечника

Тип соединительной коробки	Модель
Водонепроницаемый тип	WR□K-231 WR□K2-231 WR□K-331 WR□K2-331
Тип быстроразъемного соединения	WR□K-251 WR□K2-251 WR□K-351 WR□K2-351
Тип авиационной розетки	WR□K-261 WR□K2-261 WR□K-361 WR□K2-361
Тип с компенсационным проводом	WR□K-291 WR□K2-291 WR□K-391 WR□K2-391
Тип с компенсационным проводом (в гибкой трубке из нержавеющей стали)	WR□K-291G WR□K2-291G WR□K-391G WR□K2-391G

Примечание: (1) К удлинителю обычно подключается провод длиной 500 мм. При необходимости укажите длину.

(2) Измерительный терминал поставляется с изоляционным типом. Для установки необходимо подключиться к оболочке; измените мантиссу модели «1”» на «2», например, 231 изменится на 232; 291 изменится на 292.

(3) Диаметр термопары в оболочке не менее 5. Общий запас для винтовых болтов с наконечниками составляет M16×1,5, а ≤Φ4 составляет M12×1,5.

(4) Номинальное давление на фланце неподвижного наконечника составляет 2,5 МПа. Номинальное давление на фланце подвижного наконечника равно нормальному давлению.

(5) См. страницы 26–28, таблицу 6 и рис. 35 для получения информации о градуировке и диапазоне измерений, времени отклика, диаметре и доступной длине термопары в оболочке

Термопара с оболочкой типа фланца наконечника

Тип соединительной коробки	Модель
Водонепроницаемый тип	WR□K-431 WR□K2-431 WR□K-531 WR□K2-531
Тип быстроразъемного соединения	WR□K-451 WR□K2-451 WR□K-551 WR□K2-551
Тип авиационной розетки	WR□K-461 WR□K2-461 WR□K-561 WR□K2-561
Тип с компенсационным проводом	WR□K-491 WR□K2-491 WR□K-591 WR□K2-591
Тип с компенсационным проводом (в гибкой трубке из нержавеющей стали)	WR□K-4911G WR□K2-4911G WR□K-5911G WR□K2-5911G

Примечание: (1) Провод длиной 500 мм обычно крепится к удлинителю типа «S». При необходимости укажите длину отдельно.

(2) Измерительный терминал поставляется с изоляционным типом. Если необходимо подключиться к шеллу, измените мантиссу модели «1» на «2», например, .431 изменится на 432.

(3) Диаметр термопары в оболочке не менее Φ5. Общее значение подачи для фланца наконечника составляет Φ60, а ≤ 04 — Φ50.

(4) Номинальное давление на фланце неподвижной манжеты составляет 2,5 МПа. Номинальное давление на фланце подвижной манжеты — нормальное давление.

(5) См. страницы 26–28, таблицу 6 и рис. 35 для получения информации о градуировке и диапазоне измерений. Время отклика, диаметр и доступная длина термопары в оболочке.
